典型應用

航空航天

●配套液壓油過濾加注系統

●配套清洗系統

對航空航天地面保障部門的各種油品系統進行持續在線監測，保證油品的清潔度，確保航空航天設備的安全運行。

工程機械

●土方機械

●農用機械

●林業機械

●收割機械

工程機械在出廠前或日常使用中，在線檢測工程機械的液壓系統的清潔度，可有效保證系統中的各個元件（如柱塞泵、伺服閥、控制器、齒輪泵等）在負載工況下工作性能最佳。

電力行業

●風力渦輪機

●齒輪箱

●潤滑系統

持續在線監測，從而可以保證用最少的時間達到最佳的工作性能。

工業設備

●生產工廠

●油液生產和運輸

●煉油廠

●精密產品生產線

對整個生產線上所有設備的液壓系統（清洗系統） 的清潔度進行監測，從機床液壓控制系統、精密零部件的清洗系統到油液傳輸過程中的污染監測，從而可以實現在油品煉制過程中，油品的完整性得以有效地維護在較高的水平。

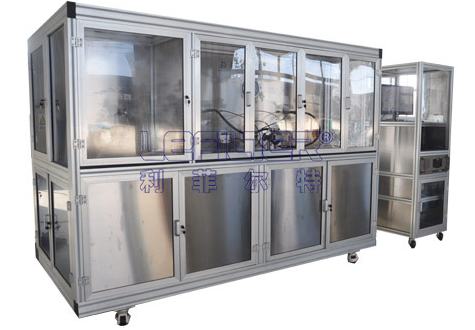

試驗臺

●液壓閥試驗臺

●沖洗試驗臺

●各種油品實驗臺架

通過對液壓系統（潤滑系統）油液的清潔度進行持續的檢測，可極大地提高設備的工作效率

檢測原理

KZ-4 型顆粒計數器采用ISO11171I/SO4402 規定的遮光法原理進行油液污染度檢測。遮光法（Light Extinction）又可稱為消光法或光阻法，最小檢測粒徑可為1μm或4μm（C）。遮光法具有檢測速度快，抗干擾性強，精度高，重復性好等優點。

遮光法的原理如下圖所示，激光光源透過透鏡產生一組平行光束，平行光束垂直穿過截面積為A的樣品流通室，照射到光電接收器上，當液流中沒有顆粒時，電路輸出為E的電壓，當液流中有一個投影面積為a的顆粒通過樣品流通室時，阻擋了平行光束，使透射光衰減，此時在電路上輸出一個幅度為E0的負脈沖：

E0= -(a/A)×E (V)

若顆粒為球形，或以等效直徑d描述該顆粒，且E等于10V，則

E0= -(a/A)×E (V)

= -[π×(d/2)2]/A×10 (V)

= -(πd2/4A)×10 (V)

= -7.854×d2/A (V)

即顆粒的投影面積和脈沖電壓幅值呈線性關系。

性能特點

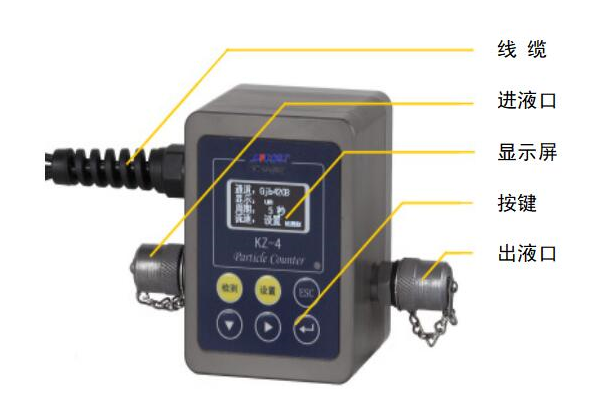

●儀器主要由顯示屏、按鍵、外圍接口等組成。

●適用于現場的在線檢測，可實時監測各種液壓和潤滑系統的油液顆粒污染度。

●采用激光光阻法（遮光式）原理研制，適用于所有普通的礦物油和石油基介質、變壓器油、汽輪機油、航空煤油、磷酸酯油等油液的污染度檢測。

●測試速度快，至少每分鐘給出一次測試結果。

●檢測通道8個。

●內 置 ISO4406、NAS1638、GJB420A、GJB420B、ГОСТ 17216顆粒污染度等級標準。

●可設置μm或μm（c）檢測形式。

●可直接給出通道顆粒數和污染度等級，重復性好。

●可選配內置水活度傳感器。

●兩條校準曲線（ACFTD校準曲線、ISOMTD校準曲線），可依據ISO4402或ISO11171標準進行校準。

●OLED顯示，薄膜觸鍵操作。

●對流經傳感器的流量進行實時監測。

●對流經傳感器的溫度進行實時監測。

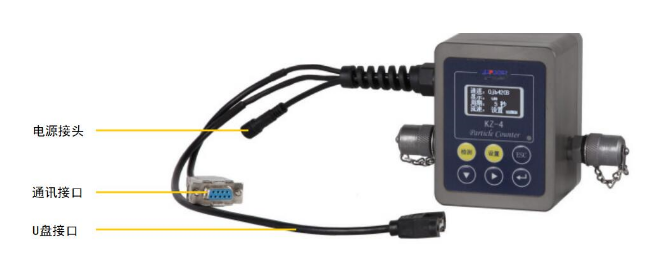

●具有標準串行RS485通信端口，另可選擇RS232或4-20mA或modbus等通信，可外接計算機或PLC 完成控制及檢測數據的傳輸、存儲和處理。

●儀器可實現連續自動檢測。

技術指標

●光  源：半導體激光器

●檢測范圍：1～400μm

●粒徑范圍：1～100μm（ISO4402)或4～70μm (c) (GB/T18854-2002，ISO 11171)

●靈 敏 度：1μm（ISO 4402）或4μm（C）(GB/T18854-2002，ISO 11171)

●檢測標準：內置ISO4406、NAS1638、GJB420A、GJB420B、ГОСТ 17216等標準

●粒徑尺寸：1um、2um、5um、10um、15um、25um、50um、100um；

4um(c)、4.6um(c)、6 um(c)、10 um(c)、14 um(c)、21 um(c)、38 um(c)、70 um(c)

●在線檢測壓力：0.2～10MPa；0.2～40MPa（選配減壓閥）

●接口方式：外徑Ф6、內徑Ф4的聚四氟管組件或測壓接頭（M16*2高壓接頭）

●適合流速：10～300ml/min

●通訊串口：標配RS485接口，可選配RS232接口或4-20mA或modbus。

●結果儲存：USB接口儲存至U盤

●檢測樣品的溫度：0～80℃

●IP防護等級：IP65

●工作溫度：-20℃～60℃

●儲存溫度：-30℃～80℃

供  電：100～265VAC或24VDC
