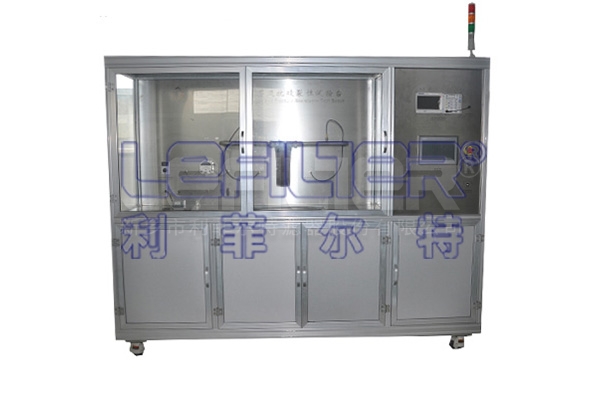

流動疲勞及抗破裂試驗臺

流動疲勞及抗破裂試驗臺，操作方式采用觸摸屏、PLC控制，測試被試產品濾芯的耐流動疲勞和抗破裂特性，并可對試驗數據自動存儲、根據需要查詢和編輯。流動疲勞及抗破裂試驗臺，主要用于驗證濾芯耐受由循環壓差所引起的變形而不改變其破裂額定值的能力;驗證濾芯在指定流向的公稱流量下承受給定壓差的能力。執行標準1.GB/T17488-2008《液壓濾芯流動疲勞特性的驗證》2.GB/T14041.3-2010《液壓濾

聯系我們

產品描述

執行標準

1.GB/T17488-2008 《液壓濾芯流動疲勞特性的驗證》

2.GB/T 14041.3-2010 《液壓濾芯抗破裂特性檢驗方法》

3.BS EN 13443-2-2007 《建筑物內水調節設備一機械過濾器一第2部分:1mm到80MM

測試對象

液壓油濾芯

測試項目

1.過濾效率（過濾精度）

2.雜質儲存能力（納污容量、使用壽命）

3.流量壓降特性

主要技術參數

1.工作溫度：23±2 ℃

2.試驗粉塵：ISO粉塵

3.水流量：30～ 150 L/min

4.試驗臺功率：13 kW

5.額定壓力：1.6 MPa

6.污注水箱容積：30 L

7.試驗臺尺寸：3000×1500×2000（長×寬×高）

功能及特點

1.試驗循環系統:試驗循環系統主要由試驗油箱、液壓泵、壓力節流調節閥、測控元件等組成閉式液壓回路，為被試件提供測試所需要的壓力流量參數值。

2.試驗油箱:采用優質工業級不銹鋼板制造，油箱采用錐底錐角不超過90°設計，可有效避免污染物在油箱中的沉積，并保證回油在液面以下擴散。同時設計安裝有液位傳感器，用以監測油位。

3.試驗泵:試驗油泵，選用國內知名品牌內嚙合齒輪泵，其齒輪經過特殊工藝硬化處理，對5~40mm敏感度低，并經過我公司反正試驗驗證，特別適用此類加灰試驗項目系統。配合電氣變頻控制可實現規定流量范圍內的無級調速。

4.試驗管路:均采用優質工業衛生級SUS304不銹鋼管件，且所有管接頭和管道布局時消除流動死區，使油液處于紊流狀態，可減少管路中有可能造成顆粒沉積的死角。

5.流量傳感器:流量傳感器選用科里奧利質量流量計，流量范圍10~150 L/MIN。流量計采用雙U型流管設計，高精度的測量，滿足用戶要求。并可提供完整的質量流量、體積流量、密度、溫度測量和推算參數，無需繁瑣的換算就可得到可靠的結果，可直接替換體積表。
